Directo
Arranque directo
El sistema de arranque directo es quizás el más simple y tradicional, y consiste en conectar el motor directamente a la red eléctrica de alimentación realizando un arranque a plena tensión.
A menudo se abrevia con la abreviatura DOL (Direct On Line).
Son adecuados para el arranque de pequeñas bombas sumergibles o bombas sumergibles o para sistemas de aumento de presión con bombas de superficie.
El cuadro eléctrico incluirá la conexión directa a la red de alimentación eléctrica que implique:
- Avviamento a piena tensione e frequenza costante
- Coppia di avviamento elevata
- Tempi di accelerazione mediamente molto ridotti
Desde 392 €
PERSONALIZACION
FACILIDAD DE INSTALACIÓN
VERSATILIDAD
CARACTERISTICAS PRINCIPALES
FUNCIONES
- Selector automático-0-Manual (estable):
- Manual: funcionamiento directo sin controles;
- Automático: funcionamiento con control desde las entradas de ralentí y de arranque;
- Led azul de presencia red;
- Led verde del motor activo;
- Led rojo de alarma del motor en sobrecarga;
VERSIONES
- Alimentacion 1 ~ 50/60Hz 230V±10% (DIRECTO-Mono);
- Alimentacion 3 ~ 50/60Hz 400V±10% (DIRECTO-Tri);
CONTROLES
- Relé térmico de sobrecarga recuperable internamente;
- Contactor de línea en AC3;
PROTCCIONES
- Transformador 24 Vac para circuito auxiliar;
- Entradas y circuitos de control de baja tensión;
- Protección auxiliar y motor con fusibles;
- Seccionador de bloque general;
Directo
DIRECTO 1
- Entrada normalmente abierta para mando de arranque;
- Entrada normalmente abierta para control de nivel/presión mínimo;
- Selector automático-0-Manual (estable):
- Manual: funcionamiento directo sin controles;
- Automático: funcionamiento con control de entrada de ralentí y de arranque;
- led azul de presencia red;
- led verde del motor activo;
- led rojo de alarma del motor en sobrecarga;
- Contactor de línea en AC3;
- Relé térmico de sobrecarga recuperable internamente;
- Caja de ABS de hasta 11 kW, metálica de 15 kW, IP55.
DIRECTO 2
- 2 Entradas normalmente abiertas para mando de arranque;
- 2 Entradas normalmente abiertas para control de nivel/presión mínimo;
- 2 Selectores Automático-0-Manual (estable): - Manual: funcionamiento directo sin controles;
- Automático: funcionamiento con control desde las entradas de ralentí y de arranque;
- led azul de presencia red;
- 2 ledes verdes de motor activo;
- led rojo de alarma del motor en sobrecarga;
- 2 Contactores de línea en AC3;
- 2 relés térmicos de sobrecarga recuperables internamente;
- Caja de ABS de hasta 11 kW, metálica de 15 kW, IP55.
DIRECTO 3
- 3 Entradas normalmente abiertas para mando de arranque;
- 3 Entradas normalmente abiertas para control de nivel/presión mínimo;
- 3 Selectores Automático-0-Manual (estable): - Manual: funcionamiento directo sin controles;
- Automático: funcionamiento con control desde las entradas de ralentí y de arranque;
- led azul de presencia red;
- 3 ledes verdes del motor activo;
- led rojo de alarma del motor en sobrecarga;
- 3 Contactores de línea a en AC3;
- 3 Relés térmicos de sobrecarga recuperables internamente;
- Carcasa metálica, IP55.
¿Quieres más info?
¡Contáctenos para una cotización y descubra el precio con descuento reservado para usted!
CARACTERISTICAS CLAVE
Arranque directo
El sistema de arranque directo es quizás el más simple y tradicional, y consiste en conectar el motor directamente a la red eléctrica de alimentación realizando un arranque a plena tensión. A menudo se abrevia con la abreviatura DOL (Direct On Line).
El cuadro eléctrico DIRECTO prevé la conexión directa a la red de alimentación que implica:
- Arranque a plena tensión y frecuencia constante
- Par de arranque alto
- Tiempos de aceleración medios muy reducidos.
Componentes
Los cuadros eléctricos DIRECTO están realizados en cajas plásticas o metálicas con grado de protección mínimo IP55.

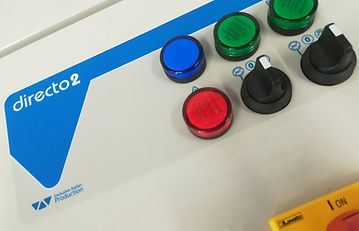

Cada cuadro presenta luces de señalización de presencia de tensión, de intervención térmica y de motor en funcionamiento, un selector manual o automático, un interruptor seccionador con sistema de bloqueo de puertas.
Un bloque de terminales permite la conexión a los servicios públicos y a los mandos externos como presostatos, flotantes, etc.
LO QUE NO PUEDE FALTAR
SC-3P
COD:
98002
Relé alternante 3 motores
RL-…
COD:
98006*
Relé de nivel para automatización
K3SL
COD:
98007
Kit 3 sondas (electrodos) de nivel
SC-2P
COD:
98001
Relé alternante 2 motores
MODELOS
Directo 1
Codigo
1020
Modelo
DIRECTO 1-Mono/0.37
Voltaje
1~230
Condensatore
Potencia máx cad.
0.37
Kw
Hp
0.5
Actual cad.
Range
4.2-5.7
Max
5.7
Box
H x L x W
Dimension.
320X240X190
Material
ABS
Peso Kg.
4
Codigo
1021
Modelo
DIRECTO 1-Mono/0.55
Voltaje
1~230
Condensatore
Potencia máx cad.
0.55
Kw
Hp
1.15
Actual cad.
Range
5.7-7.6
Max
7.6
Box
H x L x W
Dimension.
320X240X190
Material
ABS
Peso Kg.
4
Codigo
1022
Modelo
DIRECTO 1-Mono/0.75
Voltaje
1~230
Condensatore
Potencia máx cad.
1.15
Kw
Hp
1
Actual cad.
Range
7.6-9
Max
9
Box
H x L x W
Dimension.
320X240X190
Material
ABS
Peso Kg.
4
Codigo
1023
Modelo
DIRECTO 1-Mono/1.1
Voltaje
1~230
Condensatore
Potencia máx cad.
1.1
Kw
Hp
1.5
Actual cad.
Range
10-12
Max
12
Box
H x L x W
Dimension.
320X240X190
Material
ABS
Peso Kg.
4
Codigo
1024
Modelo
DIRECTO 1-Mono/1.5
Voltaje
1~230
Condensatore
Potencia máx cad.
1.5
Kw
Hp
2
Actual cad.
Range
13-16
Max
16
Box
H x L x W
Dimension.
320X240X190
Material
ABS
Peso Kg.
4
DIAGRAMAS DE CONEXION
Directo 2
Codigo
2020
Modelo
DIRECTO 2-Mono/0.37
Voltaje
1~230
Condensador
Potencia máx cad.
0.37
Kw
Hp
0.5
Actual cad.
Range
4.2-5.7
Max
5.7
Box
H x L x W
Dimension.
390X310X175
Material
ABS
Peso Kg.
7
Codigo
2021
Modelo
DIRECTO 2-Mono/0.55
Voltaje
1~230
Condensador
Potencia máx cad.
0.55
Kw
Hp
1.15
Actual cad.
Range
5.7-7.6
Max
7.6
Box
H x L x W
Dimension.
390X310X175
Material
ABS
Peso Kg.
7
Codigo
2022
Modelo
DIRECTO 2-Mono/0.75
Voltaje
1~230
Condensador
Potencia máx cad.
1.15
Kw
Hp
1
Actual cad.
Range
7.6-9
Max
9
Box
H x L x W
Dimension.
390X310X175
Material
ABS
Peso Kg.
7
Codigo
2023
Modelo
DIRECTO 2-Mono/1.1
Voltaje
1~230
Condensador
Potencia máx cad.
1.1
Kw
Hp
1.5
Actual cad.
Range
10-12
Max
12
Box
H x L x W
Dimension.
390X310X175
Material
ABS
Peso Kg.
7
Codigo
2024
Modelo
DIRECTO 2-Mono/1.5
Voltaje
1~230
Condensador
Potencia máx cad.
1.5
Kw
Hp
2
Actual cad.
Range
13-16
Max
16
Box
H x L x W
Dimension.
390X310X175
Material
ABS
Peso Kg.
7
DIAGRAMAS DE CONEXION
DIRECTO 3
Codigo
3020
Modelo
DIRECTO 3-Mono/0.37
Voltaje
1~230
Condensador
Potencia máx cad.
0.37
Kw
Hp
0.5
Actual cad.
Range
4.2-5.7
Max
5.7
Box
H x L x W
Dimension.
500X400X240
Material
Metallic
Peso Kg.
7
Codigo
3021
Modelo
DIRECTO 3-Mono/0.55
Voltaje
1~230
Condensador
Potencia máx cad.
0.55
Kw
Hp
1.15
Actual cad.
Range
5.7-7.6
Max
7.6
Box
H x L x W
Dimension.
500X400X240
Material
Metallic
Peso Kg.
7
Codigo
3022
Modelo
DIRECTO 3-Mono/0.75
Voltaje
1~230
Condensador
Potencia máx cad.
1.15
Kw
Hp
1
Actual cad.
Range
7.6-9
Max
9
Box
H x L x W
Dimension.
500X400X240
Material
Metallic
Peso Kg.
7
Codigo
3023
Modelo
DIRECTO 3-Tri/0.37
Voltaje
3~400
Condensador
Potencia máx cad.
0.37
Kw
Hp
0.5
Actual cad.
Range
1.0-1.3
Max
1.3
Box
H x L x W
Dimension.
500X400X240
Material
Metallic
Peso Kg.
14
Codigo
3024
Modelo
DIRECTO 3-Tri/0.55
Voltaje
3~400
Condensador
Potencia máx cad.
0.55
Kw
Hp
1.15
Actual cad.
Range
1.7-2.3
Max
2.3
Box
H x L x W
Dimension.
500X400X240
Material
Metallic
Peso Kg.
14
DIAGRAMAS DE CONEXION
DIAGRAMAS DE CONEXION
TODOS LOS ACCESSORIOS
Codigo
Modelo
Descripcion
98001
SC-2P
Codigo
Modelo
Descripcion
Relé alternante 2 motores
98002
SC-3P
Codigo
Modelo
Descripcion
Relé alternante 3 motores
98003*
AA-…V
Codigo
Modelo
Descripcion
Alarma acústica 90 dB
98004*
LL-…V
Codigo
Modelo
Descripcion
Luz intermitente de alarma
98005
DBT
Codigo
Modelo
Descripcion
Dispositivo de alarma con batería en tampón
98006*
RL-…
Codigo
Modelo
Descripcion
Relé de nivel para automatización
98007
K3SL
Codigo
Modelo
Descripcion
Kit 3 sondas (electrodos) de nivel
98008
VOLT
Codigo
Modelo
Descripcion
Voltímetro analógico 0-500v
98009
COM
Codigo
Modelo
Descripcion
Selector de voltímetro 4 posiciones 0-L1/L2-L2/L3-L1/L3 (0-R/S-S/T-R/T)
98010
AMP-25
Codigo
Modelo
Descripcion
Amperímetro máximo 25A inserción directa
EXPANSIONES
Codigo
Modelo
Descripcion
PRODUCTOS RELACIONADOS
Codigo
Modelo
Descripcion
1500
UNIT ALARM 1
Codigo
Modelo
Descripcion
Cuadro de alarma acústica con batería en tampón
1501
UNIT ALARM 2
Codigo
Modelo
Descripcion
Cuadro de alarma acústico/visual con batería en tampón
1502
UNIT ALARM GSM
Codigo
Modelo
Descripcion
Cuadro de alarma acústico/visual con batería en tampón y kit GSM
1503
FLASH 12
Codigo
Modelo
Descripcion
Cuadro de alarma acústico/visual
99034
FLO 10
Codigo
Modelo
Descripcion
Flotante con cable de neopreno de 10 m de longitud
99036
DROP 10
Codigo
Modelo
Descripcion
Flotante de flotación variable con cable de neopreno de longitud 10 m
99039
SHELL
Codigo
Modelo
Descripcion
Contrapeso de polipropileno para flotantes
APPLICACIONES TIPICAS
