Scout

Il quadro elettronico con controllo wi-fi

​

SCOUT è l’innovativo quadro elettrico per la gestione simultanea da 1 a 3 elettropompe monofase o trifase senza display, trimmer o dip-switch di parametrizzazione. Il sistema wireless permette una componentistica ridotta, con più stabilità e durata, parametrizzando il quadro attraverso la rete wi-fi generata dal quadro stesso accedendo semplicemente con il browser del vostro smartphone, tablet o pc portatile.

Inoltre la gestione wi-fi permette la comunicazione tra i 2 o 3 SCOUT senza l’utilizzo di cavi per la connessione tra di loro.

Il quadro SCOUT permette di interagire facilmente con il proprio impianto, gestendo tarature, allarmi e stati.

Caratteristiche generali

• Alimentazione 1 ~ 50/60Hz 230V±10% (SCOUT Mono);

• Alimentazione 3 ~ 50/60Hz 400V±10% (SCOUT Tri);

• Ingresso normalmente aperto per comando avviamento;

• Ingressi COM-MIN-MAX per:

  • sonde di livello unipolari;

  • galleggiante;

  • flussostato;

• Pulsanti AUTOMATICO, 0 con funzione manuale;

• Led verde :

  • Fisso = presenza rete;

  • Lampeggiante = sovratemperatura scheda;

• Led verde automatico inserito;

• Led verde motore attivo;

• Temperatura ambiente: -5/+40 °C;

• Umidità relativa 50% a 40 °C (non condensata)

• Led rosso:

  • 1 lampeggio = allarme corrente minima;

  • 2 lampeggi = allarme corrente massima;

  • 3 lampeggi = allarme livello da ingresso sonde;

  • 4 lampeggi = allarme massimi avviamenti/ora superati;

  • 5 lampeggi = allarme assenza comunicazione con altri quadri SCOUT;

  • 6 lampeggi = allarme mancanza/sequenza fasi (solo modello trifase);

• Ripristino automatico per allarme minima corrente;

• Protezione scheda e motore con fusibili (SCOUT Mono);

• Protezione scheda con fusibili (SCOUT Tri);

• Uscita allarme cumulativa in tensione (12Vcc/100mA);

• Predisposizione per condensatori di marcia (non inclusi);

• Box in ABS, IP55;

Download

Caratteristiche chiave

Scheda elettronica

Scout è un quadro piccolo ed essenziale, che nasconde un cuore elettronico con molte funzioni e risorse. Il programma contenuto nella scheda elettronica al suo interno permette di scegliere 3 sistemi di funzionamento (svuotamento, riempimento e funzionamento tramite flussostato) secondo i quali e in base ai parametri impostati dall’utente gestisce il funzionamento del motore ad esso collegato e lo protegge da molte situazioni di scorretto funzionamento che ne causerebbero il danneggiamento.

Qui sotto entriamo nel dettaglio delle sue funzioni e prestazioni.

Sistema di controllo wi-fi

L’innovativo quadro elettrico SCOUT si caratterizza per la modalità di gestione e impostazione del tutto unica tramite rete wi-fi generata dalla scheda elettronica del quadro stesso.

Collegando il vostro dispositivo (smartphone o tablet) dotato di browser web alla rete wi-fi SCOUT che troverete disponibile una volta collegato e acceso il quadro e digitando sulla barra degli indirizzi del browser www.scout.org accederete al sistema di impostazione parametri di funzionamento nel quale selezionare diverse modalità di funzionamento con impostazioni personalizzate

​

Allarmi

La scheda elettronica di SCOUT presenta un’uscita allarme in tensione 12Vcc – 100mA alla quale è possibile collegare un segnalatore di allarme acustico o luminoso che viene attivato per tutti gli stati di allarme di cui il sistema è provvisto:

allarme per corrente minima, allarme per corrente massima, allarme di livello da ingresso sonde, allarme per numero massimo di avviamenti/ora superati, allarme assenza comunicazione con altri quadri SCOUT, allarme mancanza/sequenza fasi (solo modello trifase), allarme sovratemperatura scheda.

​

Impostazioni

Tutti i quadri SCOUT vengono forniti già configurati per il funzionamento con singola pompa. Nel manuale di istruzioni incluso viene descritta la procedura da seguire nel caso in cui l’impianto preveda più Scout (fino ad un massimo di 3) interconnessi o se presenti più impianti con altri quadri Scout nelle vicinanze.

Applicazioni

Riempimento

con galleggiante

​

Applicazione SCOUT per riempimento con galleggiante e protezione da marcia a secco da controllo di minima corrente.

Pressurizzazione/ Irrigazione

con pressostato e sonde

​

Applicazione SCOUT per pressurizzazione o irrigazione con pressostato e sonde di livello per protezione da marcia a secco.

Pressurizzazione Irrigazione

senza sonde

​

Applicazione SCOUT per pressurizzazione o irrigazione con pressostato e protezione da marcia a secco da controllo di minima corrente.

Svuotamento

acque pulite con 2 pompe

​

Applicazione con 2 SCOUT per svuotamento acque chiare, comandi da galleggianti.

Pressurizzazione/ Irrigazione

con pressostati e galleggianti

​

Applicazione con 2 SCOUT per pressurizzazione o irrigazione con pressostati e protezione da marcia a secco con galleggianti.

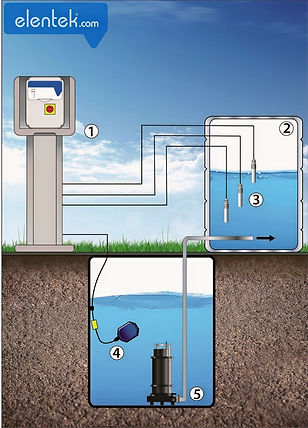

Riempimento

con sonde e galleggiante

​

Applicazione SCOUT in riempimento con sonde per massimo livello e protezione da marcia a secco con galleggiante.

Pressurizzazione/ Irrigazione

con galleggiante e sonde

​

Applicazione SCOUT per pressurizzazione o irrigazione con galleggiante e sonde di livello per protezione da marcia a secco.

Pressurizzazione/ Irrigazione

con pressostato e flussostato

​

Applicazione per pressurizzazione o irrigazione con pressostato di marcia e flussostato per protezione da marcia a secco e/o mancanza flusso.

Modelli

Accessori

Schemi di collegamento

con flussimetro

con sonde di livello

con galleggianti
